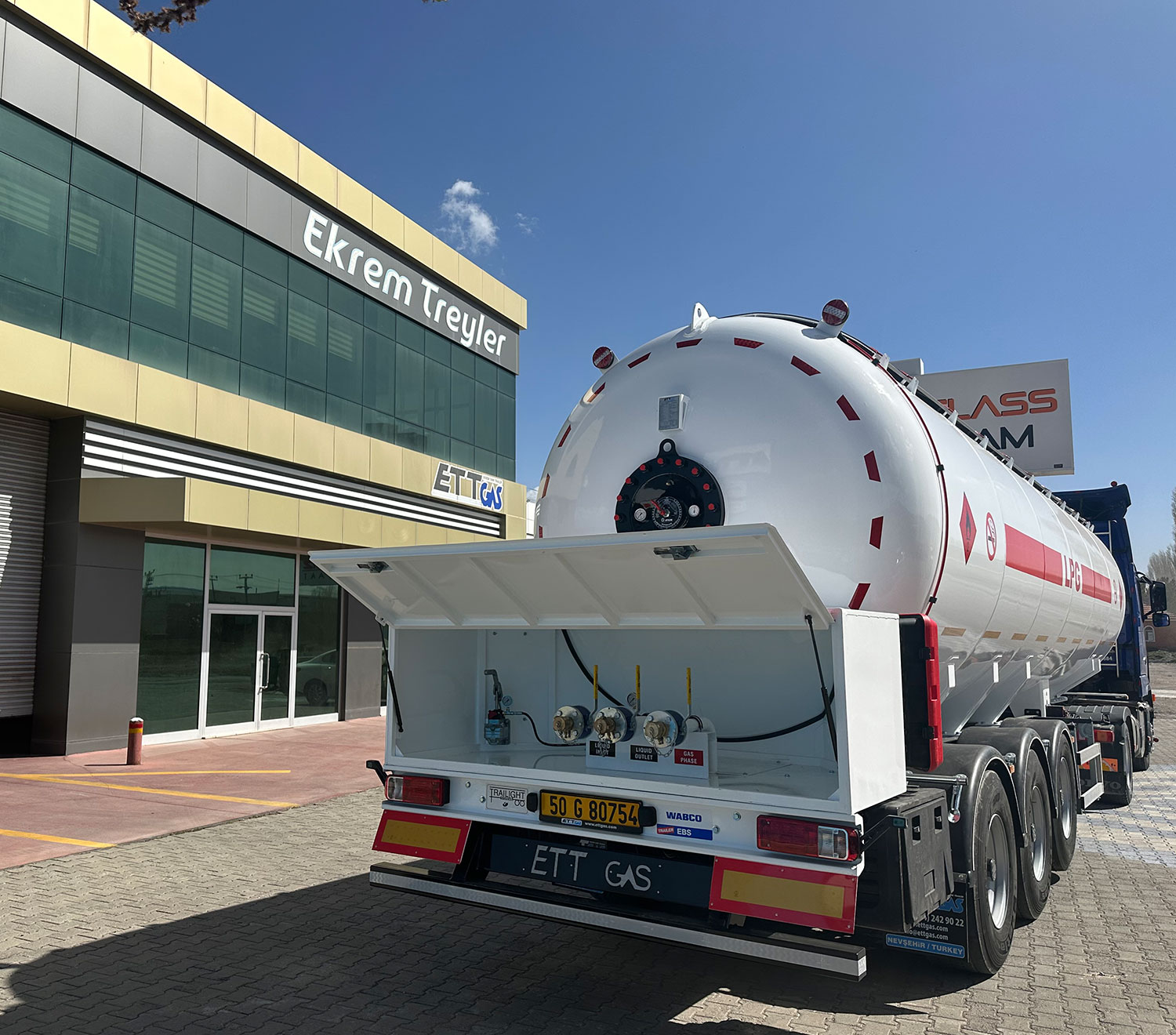

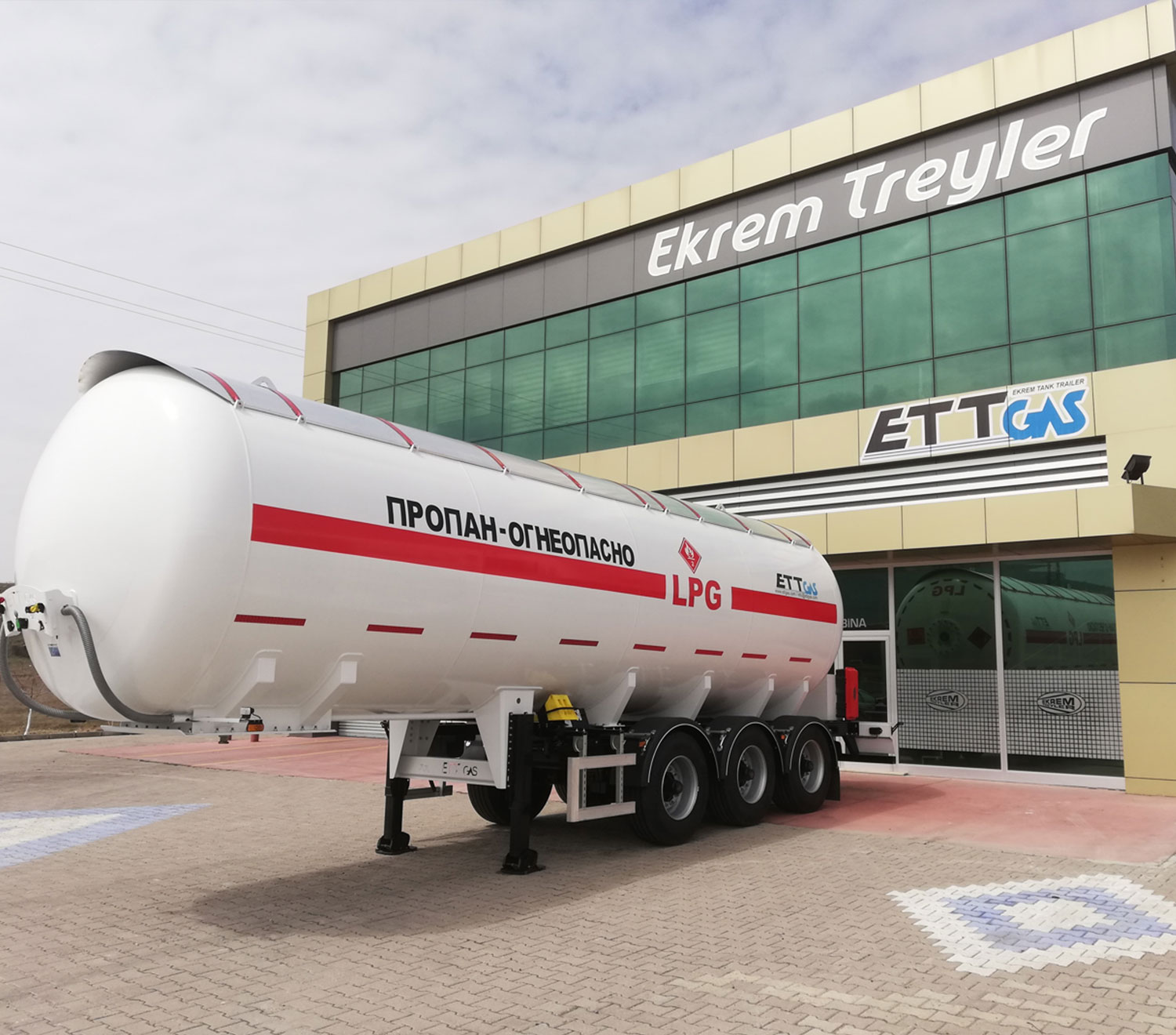

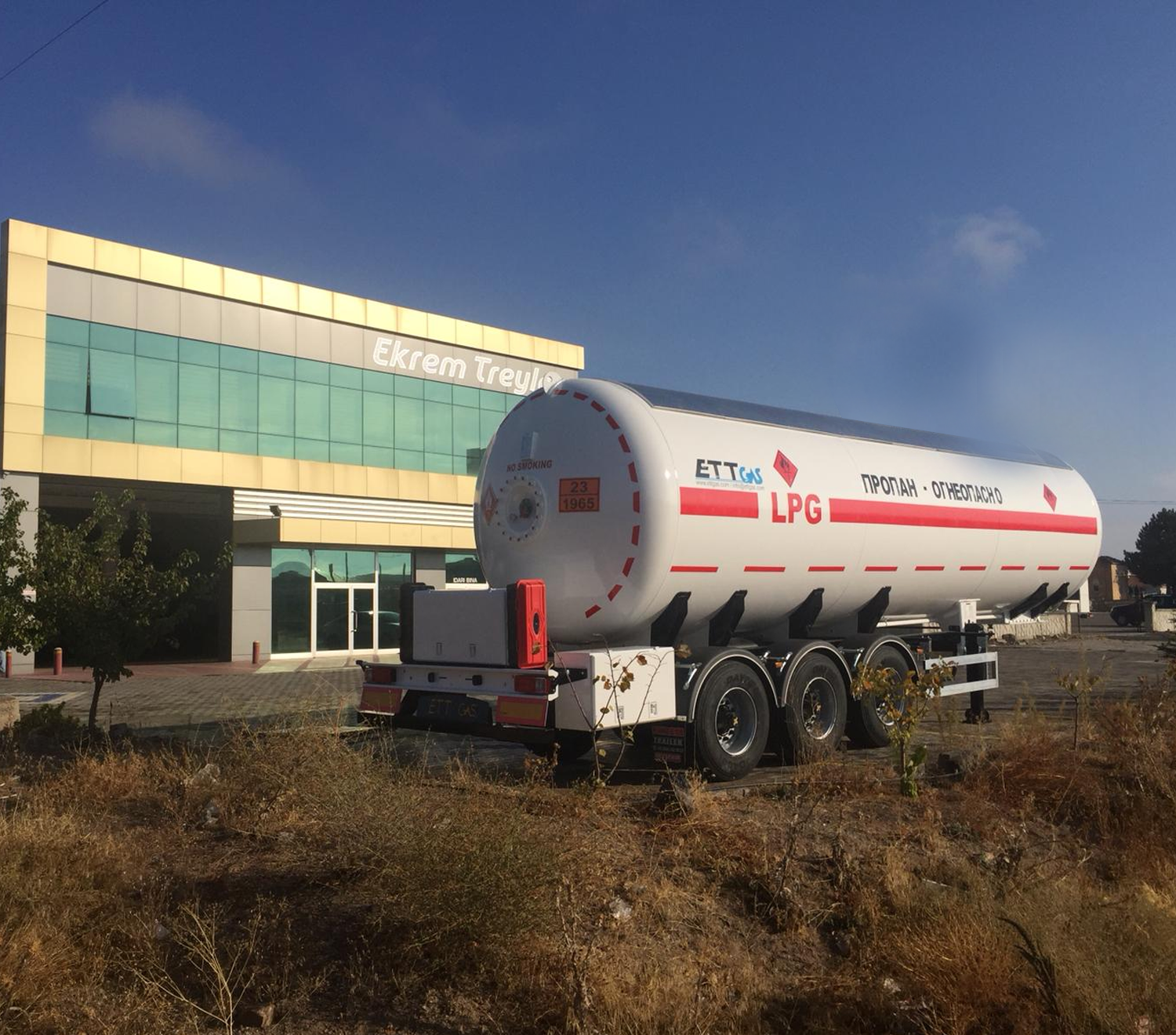

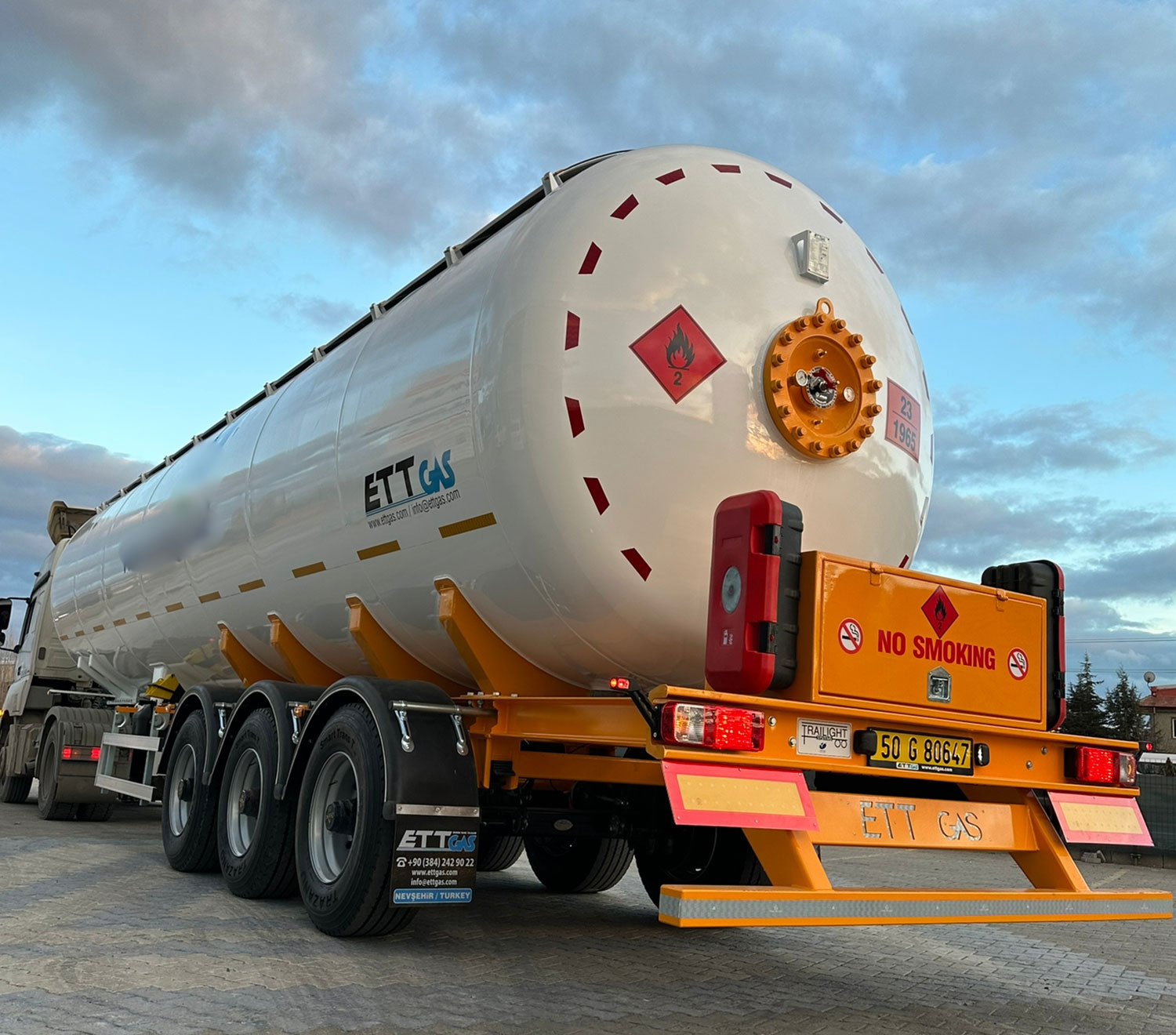

Полуприцеп ETTGAS LPG предназначен для безопасной перевозки сжиженного нефтяного газа по шоссе с использованием цистерн и шасси для сжиженного нефтяного газа, произведенных в рамках EN. Проектирование и производство осуществляются в соответствии со стандартами EN 12493. Продукция может производиться по стандартам ASME, Merkblatt и другим стандартам по требованию заказчика. Шасси и ходовая часть прицепа проектируются и производятся с учетом опыта и реальных дорожных условий.
Производством танков занимаются независимые организации;
100% рентген, проникающие и магнитопорошковые испытания, гидростатические испытания
Испытание на растяжение согласно TS EN ISO 4136, испытание на изгиб согласно TS EN ISO 5173.
Испытание на удар с надрезом согласно TS EN ISO 9016:2012.
Макроисследования и испытания проводятся и оформляются в соответствии с ISO 17639.
ХАРАКТЕРИСТИКИ БАКА ДЛЯ ТРАНСПОРТИРОВКИ СУГ 45 м3
| БРЕНД | ETTGAS Ekrem Karoser
|
| ТИП ТАНКОВ | Транспорт |
| КОД ПРОЕКТА | EN 12493
|
| РАБОЧАЯ ТЕМПЕРАТУРА | Мин. -20˚C / макс. +50˚C. |
| РАБОЧЕЕ ДАВЛЕНИЕ | 18 баров |
| МАТЕРИАЛ | P355 NH
|
| ВНУТРЕННИЙ ТИП | Elipsoidal
|
| НАРУЖНЫЙ ДИАМЕТР БАКА | 2.450 mm
|
| ТОЛЩИНА КОРПУСА БАКА | 10mm
|
| КУПОЛЬНАЯ ТОЛЩИНА | 12 mm
|
| ОБЩАЯ ДЛИНА БАКА | 9000/11750
|
| ДОЛЯ КОРРОЗИИ | 1 mm
|
| ОБЪЕМ БАКА | 45 m3
|
| ТАНКОВОЕ ОБОРУДОВАНИЕ | Фланец люка Ду 500→1шт
Фланец Ду 50→2 шт.
Фланец Ду 80→1 шт.
Гидравлический→1 шт.
Гидравлический клапан 2 дюйма → 2 шт. Гидравлический клапан 3 дюйма 1 шт.
3" Предохранительный клапан →3 шт.
Индикатор уровня →1 шт.
Манометр (0-25 бар), Ø 63→1 шт.
Термометр(-30/60 ˚С) Ø63→1 шт.
Адаптер Acme →3 шт.
Сливной клапан →1 шт. |
| КРАСКА | Пескоструйная обработка внешнего бака качества SA2.5
Эпоксидная грунтовка и краска |
|
| КОНТРОЛЬ КАЧЕСТВА И ИСПЫТАНИЯ | Соответствующие испытания проводятся официальными лицами TUVNORD, DEKRA и TSE.
Контроль материалов и проверка сертификации
рентген
Процедура сварки и компетентность (PQR/WPS)
Панетрант и магнитопорошковые испытания
Гидростатические испытания
проверка размера |
| СЕРТИФИКАТ | EN 12493 ISO 9001-2008 VE EN 9006-1
|
| ПРОЦЕСС СВАРКИ | Все сварщики имеют сертификат EN 9606-1.
Вся сварка выполняется согласно соответствующей документации PQR и WPS. |
| ТЕРМИЧЕСКАЯ ОБРАБОТКА | Купола термически обработаны: отжиг для снятия напряжений. |
| ВОЛНООБРЕЗАТЕЛЬ | 5 штук |
